AVK UNI EXTRA PŘÍRUBOVÝ ADAPTÉR
Univerzální přírubový adaptér, A2 šrouby, A4 matky
Expedice
Prodejní oddělení
Výrobek je určen pro spojování a opravy potrubí v rozvodech pitné vody a neutrálních kapalin do teploty 70°C.
AVK UNI EXTRA zahrnuje sortiment přírubových adaptérů, spojek a redukovaných spojek pro potrubí z tvárné litiny, šedé litiny, oceli, PVC a azbestocementu. UNI EXTRA se díky možnosti spojovat i vyosené potrubí ±4° snadno používá. Odlitky z tvárné litiny, nerezový spojovací materiál s ochranou proti zadření a těžká protikorozní ochrana zaručují dlouhou životnost výrobku.
| Varianta 603/A-7400 (9.2.2) | |
|---|---|
| Připojení | Supa spoj |
| Materiál | Tvárná litina |
| PN klasifikace | PN 16 |
Vlastnosti
- ±4° úhlové vyosení.
- Šrouby z nerezové oceli A2, matky z nerezové oceli A4, s ochranou proti zadření zaručují snadné
- utažení /povolení spojovacího materiálu a dlouhou životnost.
- Konce šroubů jsou chráněny plastovou čepičkou.
- Profilované těsnění dokáže snadno překrýt i drobné nečistoty na povrchu potrubí.
- Tolerance cca 26 mm na DN pokrývá rozměry většiny běžného potrubí.
- Povrchová ochrana práškovým epoxidem dle DIN 3476, část 1 a EN 14901.

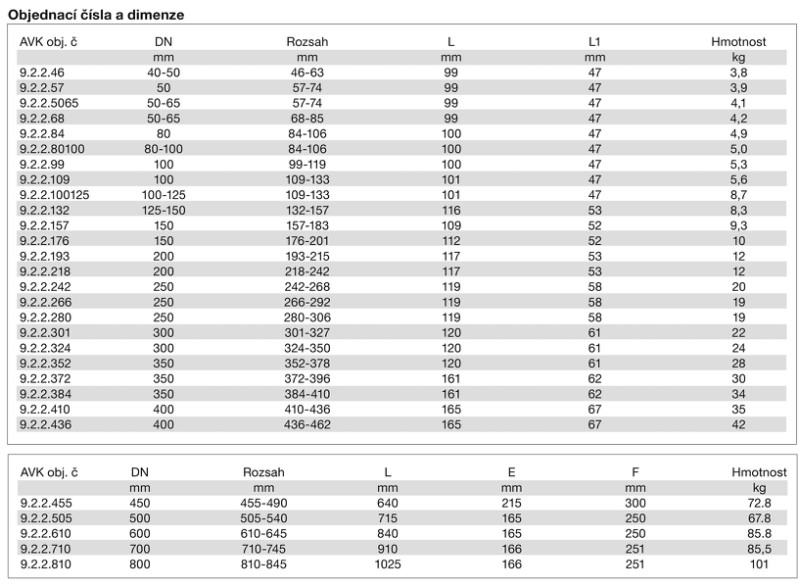

- Výrobní program v dimenzích od DN 40 do DN 400.
Ke stažení
Katalogový list
Certifikáty
Outline drawings DWG
Outline drawings DXF
Outline drawings IGS
Outline drawings STEP
Komponenty
| 1. | Ochranný kryt | Plast |
| 2. | Podložka | Zinkovaná ocel |
| 3. | Matice | Kyselině odolná nerezová ocel A4 |
| 4. | Šroub | Nerezová ocel A2 |
| 5. | Dotlačovací příruba | Tvárná litina GJS-450-10 |
| 6. | Těsnění | EPDM pryž |
| 7. | Tělo | Tvárná litina GJS-450-10 |
Schválení
- Těsnost 21 bar, provozní tlak 16 bar. |
- Schváleno dle platné české legislativy
Standardy
- Design dle EN 14525
- Univerzální vrtání přírub dle EN1092 (ISO 7005-2), PN 10/16
