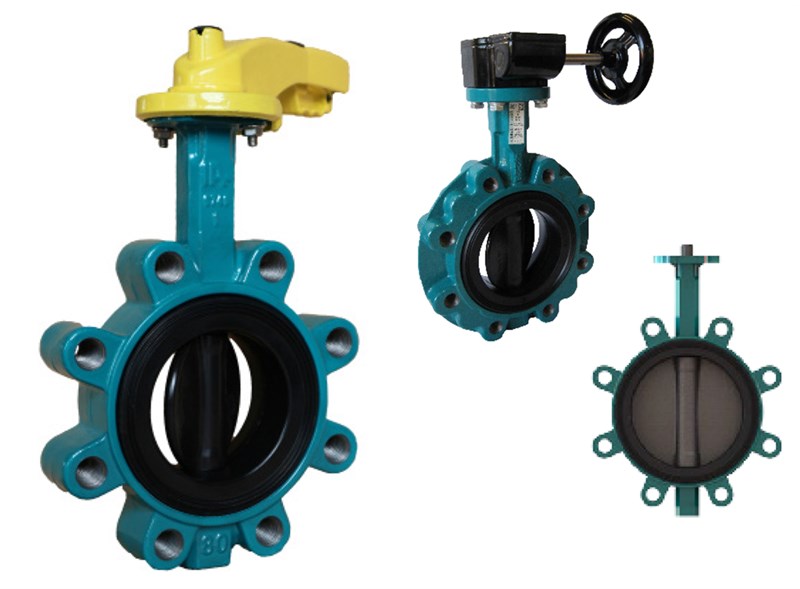

AVK DESPONIA LUG CENTRICKÁ UZAVÍRACÍ KLAPKA
Centrická bezpřírubová uzavírací klapka s měkkou manžetou a pákou/ převodovkou – typ LUG pro plyn/bioplyn -20°C až +60°C.
AVK centrické klapky s vyměnitelnou měkkou těsnící manžetou s drážkami jsou k dispozici s bez-přírubovým tělem se závitovými oky (lug), průchozími oky (wafer) a s U-profilem. Standardem je široká řada pohonů. Tyto klapky jsou s čtvercovým ukončením hřídele s pojistnou podložkou (blow out protection) a diskem z tvárné litiny /nerezové oceli s obrobenými a leštěnými hranami, které zajistí nízký kroutící moment.
| Varianta 970/0202-002 (6.6.XP) |
|---|
Vlastnosti
- Tělo z tvárné litiny dle EN-GJS-400-15.
- Povrchová ochrana s epoxidovým nástřikem 200 μm (Resiocoat), RAL 6002, na přání PUR.
- Disk, vřeteno a závlačky z nerezové oceli. Pro zemní plyn disk z tvárné litiny s povrchovou úpravou Rilsan 250 μm.
- Nízké ovladací momenty vyplývající z tvaru okraje disku.
- NBR Gas těsnící manžeta s DVGW schválením pro zemní plyn, s profilem pro optimální přilnavost na tělo.
- Ergonomická páka se žlutou povrchovou úpravou.
- Podle PED 2014/68/EC.
- Jednodílná hřídel do DN 400, blokační ochrana, pojistná závlačka.
Link: InterApp - High-quality Valves and Actuators InterApp (partcommunity.com)
Ke stažení
Katalogový list
